Meelelahutuslikud kuivkotid ja taktikalised kuivkotid näevad tootelehel välja peaaegu identsed. Sama põhikuju, sama must värv ja sageli samad veekindlad väited. Nende väidete taga olevad tehnilised nõuded – ja see, mis juhtub siis, kui neid ei täideta – on see, kus võrdlus lõpeb.
Kui koormaks on 15 000 dollari väärtuses krüpteeritud raadio, meeskonna traumakomplekt või ainus satelliitside, mida päästeüksus tagamaale kannab, ei ole õmbluse rike või vigane sulgemine garantiinõue. See on talitlustõrge, millel on tagajärjed, millel pole tagastamisprotsessi. Neid rakendusi hankivad hankeametnikud töötavad erineva riskistandardi vastu kui kaubanduslikud välisostjad ja ehitusspetsifikatsioonid peavad seda kajastama.
See valge raamat hõlmab kolme stsenaariumi, kus standardne kaubanduslik kuivkoti konstruktsioon põhjustab taktikalistes ja SAR-tingimustes etteaimatavaid tõrkeid ning neid takistavaid tehnilisi tehnilisi kirjeldusi.
1. stsenaarium: meredessandi sisestamine – sulgemissüsteem kui taktikaline haavatavus
RHIB-i sisestamise ajal raskes surfamises kannab sidespetsialist krüpteeritud raadiot rull-top PVC-kotis, mis on hangitud tavalise kaubanduskanali kaudu. Kott vastab seadme põhilistele veekindluse nõuetele. Lähenemisel nihutab laineline kokkupõrge rullkrae. Tihend puruneb. Elektroonikasse jõuab soolane vesi. Meeskond kaotab side sisestamise hetkel.
Rike ei ole operaatori viga üheski tähenduses. Roll-top-sulgurid toimivad usaldusväärselt, kui operaatoril on kaks kätt vabad, hetk voltimisjärjestuse õigeks täitmiseks ja peenmootori juhtseade, et enne paindumist kraele ühtlaselt pingutada. Surfisisend täiskomplektis pimedas ja ajasurve all kõrvaldab kõik kolm tingimust korraga. Sulguri konstruktsioon eeldab töökonteksti, mida ei eksisteeri hetkel, kui kott tuleb tegelikult sulgeda.
See on taktikaliste hangete puhul oluline erinevus: sulgemine, mis töötab kontrollitud tingimustes, kuid halveneb stressi tingimustes, on kohustus, mitte spetsifikatsioon. PVC kui kesta materjal tekitab merekeskkonnas teisejärgulise probleemi. Pikaajaline kokkupuude soolase veega, UV-koormus ja korduv mehaaniline paindumine lagundavad plastifikaatoreid, mis annavad PVC-le paindlikkuse. Kasutustsükli alguses adekvaatselt toiminud materjal käitub pärast kolmekuulist välikasutust teisiti. Asendamatut elektroonikat kandvate seadmete puhul ei ole see lagunemisaken vastuvõetav.
Ehitusstandard: mehaaniline õhutihe sulgemine ja 1,0 baari kinnitus
Õhukindlad tõmblukusüsteemid välistavad operaatori täitmismuutuja. Need sulgurid – kasutades ekstrudeeritud polümeerseid roomikuid, mis lukustuvad mehaaniliselt, kui need on kinnitunud – loovad hermeetilise tihendi, mis sõltub pigem sulguri konstruktsioonist kui operaatori tehnika kvaliteedist. Osaliselt suletud olekut ei ole. Tõmblukk on kinni ja õhukindel või ei ole suletud. Surfilöögi, lainesurve või kontrollimatu sukeldumise korral tihend ei nihku, kuna volditud kanga pinge ei hoia seda paigal.
Koos 27,12 MHz RF-keevitatud õmblustega kogu koti korpuses hoiab see arhitektuur 1,0 baari sisemist hüdrostaatilist rõhku ilma mikromullide eraldumiseta. Üks baar on 10-meetrise veesamba rõhuekvivalent – tunduvalt suurem kui surfilöögi dünaamiline koormus ja piisav tahtlikuks sukeldumiseks töösügavuses. Sama konstruktsioon, mis püsib vee all, püsib ka hädaolukorras flotatsiooniseadmena: molekulaarselt sulatatud keevisõmbluspiirkonnad ei puhu siserõhu all välja, kuna rikke algatamiseks puudub struktuurne katkestus.
Nende rakenduste jaoks mõeldud tõmblukuüksusi tuleks enne tootmise alustamist sissetulevate komponentidena eraldi survekatsetada. Kaks sama tarnija tõmblukkude partiid võivad tunduda identsed ja surve all erinevalt toimida; kõikumine ilmneb ainult katsetingimustes, mitte visuaalsel vaatlusel. Sissetulevate üksuste testimine on ainus usaldusväärne värav.
2. stsenaarium: Alpide SAR-i eemaldamine – PVC rike miinustingimustes
Alpide SAR-i meeskond tegeleb ohvrite väljatõmbamisega lumetormi tingimustes temperatuuril -20 °C. Meedik vajab traumakomplekti PVC kuivkotist. Kott on tunde külmas seisnud. PVC, mis oli lavastusalal painduv, on nüüd jäik. Kui arst rakendab koti avamiseks jõudu, puruneb välimine kest mööda voltimisjoont. Traumakomplekt puutub kokku lumetormiga. Kott ei tööta enam.
PVC külmpragunemine ei ole toote defekt ega kvaliteedikontrolli rike – see on etteaimatav materjali käitumine, mida PVC spetsifikatsioonilehed tunnistavad. Plastifikaatorid, mis annavad PVC-le paindlikkuse ümbritseva keskkonna temperatuuril, migreeruvad polümeermaatriksist järk-järgult välja – seda protsessi kiirendab UV-kiirgus ja korduv termiline tsükkel. Alla umbes -10°C suureneb PVC jäikus oluliselt. Alla -20 °C võib materjal puruneda sellise paindepinge all, mida põllul käitlemine rutiinselt tekitab. Alpine SAR-i toimingud toimivad nendel temperatuuridel iseenesestmõistetavalt, mitte äärmuslike tingimustena.
Juurdepääsuprobleem toimib paralleelselt. -20°C juures lumetormi tingimustes kannab meedik ekspeditsioonikindaid või paksu isoleeritud kindaid. Peenmotoorika juhtimine on oluliselt vähenenud. Rullkinnisus nõuab korrektseks töötamiseks ühtlast voltimist kogu krae laiuses, pandla ühtlast pinget ja kahte vaba kätt. Nendel tingimustel muutub sulgemine, mis võtab aega viisteist sekundit, sulguriks, mis võtab aega kuuskümmend või ei õnnestu pärast komplekti väljavõtmist uuesti sulgemisel usaldusväärselt sulgeda. Erakorralise meditsiiniabi jaoks on see ajavahe ja usaldusväärsus olulised.
Ehitusstandard: külma ilmaga TPU ja kinnaskäe juurdepääs
840 denieri TPU-ga kaetud nailon säilitab täieliku paindlikkuse kuni -30 °C, kuna selle elastomeersed omadused on pigem struktuursed kui plastifikaatorist sõltuvad. Materjal ei muuda oluliselt käitumist Alpide SAR-i toimingute temperatuurivahemikus. Suvel ilma pragunemata painduvad voltimisjooned toimivad samamoodi ka lumetormi tingimustes. Riistvara kinnituspunktid, mis sooja ilmaga koormuse all püsivad, püsivad sama koormuse all ka -20°C juures.
840D denjerite arv käsitleb konkreetselt alpide SAR-i töö kulumistingimusi. Graniitpinnad, jääga kaetud kaljupinnad, kitsad servad ja kaljuriistad tekitavad kõik kontaktpingeid, mida väiksema denijega kangad tervena ei ela. Alpide meeskond kannab ühtse komplekti varustust maastikule, kus asendus pole saadaval; materjali spetsifikatsioon peab käsitlema kõiki kokkupuutetingimusi ilma sekkumist nõudmata.
Laia suuga õhukindel tõmblukk koos T-kujulise tõmbekäepidemega lahendab kinnaskäe kasutamise probleemi otse. T-kujuline varras tagab ühe käega tõmbamisel piisava haardepinna paksude isolatsiooniga kinnaste jaoks. Tõmblukk avaneb ja sulgub ühe liigutusega igas suunas – ilma voltimisjärjestuseta, pinge reguleerimiseta ega kahe käega. Meditsiiniline juurdepääs võtab sekundeid. Pärast ekstraheerimist uuesti pitseerimine võtab aega sekundeid. Hermeetiline tihend säilib sõltumata sellest, kui kiiresti või jõuliselt sulgurit kasutatakse.
3. stsenaarium: Öised toimingud – riistvarasignatuuri ja kandevõime rike
Sõjaline töövõtja tarnib spetsifikatsioonidele vastava taktikaliste kuivkottide tootmissarja. Spetsifikatsioon nõudis musta värvi ja kotid on mustad. NVG-de kohase kasutuselevõtueelse komplekti ülevaatuse käigus avastab hankeametnik, et D-rõnga riistvara on poleeritud terasest, pandla pinnad on poolläikivast polümeerist ja tõmbeklappidel on väheläikiv kate, mis tekitab infrapunavalguses siiski tuvastatavat peegeldust. Kotid ei võeta vastu.
See tõrkemuster on piisavalt levinud, et sellel on järjekindel põhjus: hanke spetsifikatsiooni kirjutasid inimesed, kes polnud kunagi öövaatlusrežiimis töötanud, nii et NVG-ühilduvusnõuded, mis on operaatoritele omased, ei jõudnudki kirjalikesse spetsifikatsioonidesse. Kaubanduslik välistingimustes kasutatavate riistvara on ette nähtud vastupidavuse ja kuluefektiivsuse tagamiseks. Poleeritud roostevabast terasest D-rõngad ja poolläikivad polümeerist pandlad on nende kriteeriumide jaoks suurepärased valikud. Need ei ühildu taktikaliste ööoperatsioonidega ja ükski tehas ei kaldu kõrvale tavapärasest kaubanduslikust riistvarast, välja arvatud juhul, kui spetsifikatsioon nõuab selgesõnaliselt mittepeegeldavaid alternatiive.
Kandevõime rike on omaette ja sõltumatu probleem. Tavaline kaubanduslik kuivkoti konstruktsioon õmbleb õlarihmad ja kandesangad otse läbi veekindla kestamembraani. See tekitab kaks samaaegset probleemi: nõela perforatsioonid läbi veekindla kihi kinnituspunktis ja pinge koondumine väikesele arvule õmbluspunktidele koormuse rakendamisel. Laaditud taktikalise komplekti – laskemoona, patareid, sidevarustuse ja vee – raskuse all on need kinnituspunktid esimene konstruktsiooni rikke asukoht. Rihm eraldub koti korpusest koormuse all, tavaliselt hetkel, kui operaatoril pole võimalust seda käsitleda.

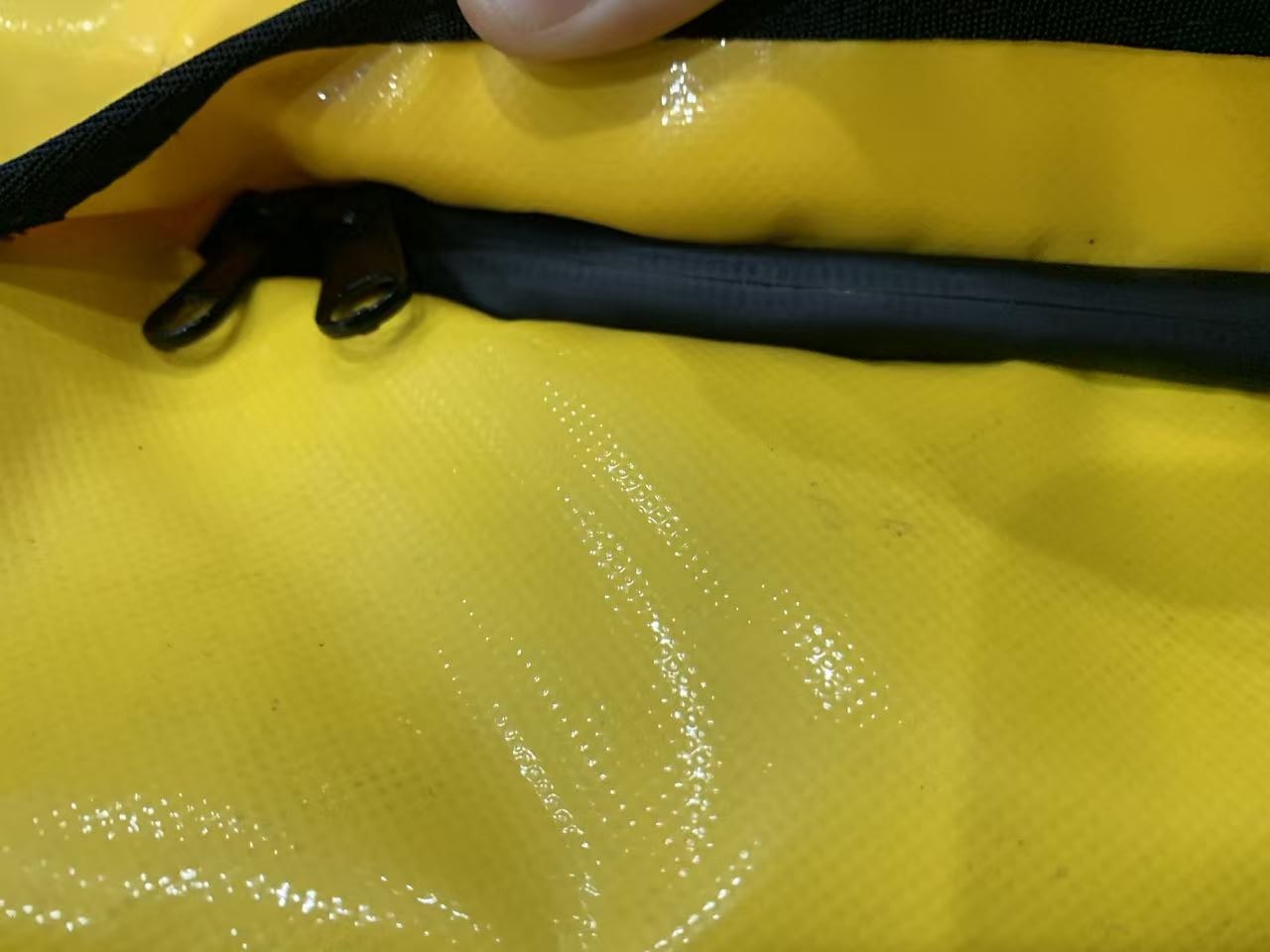

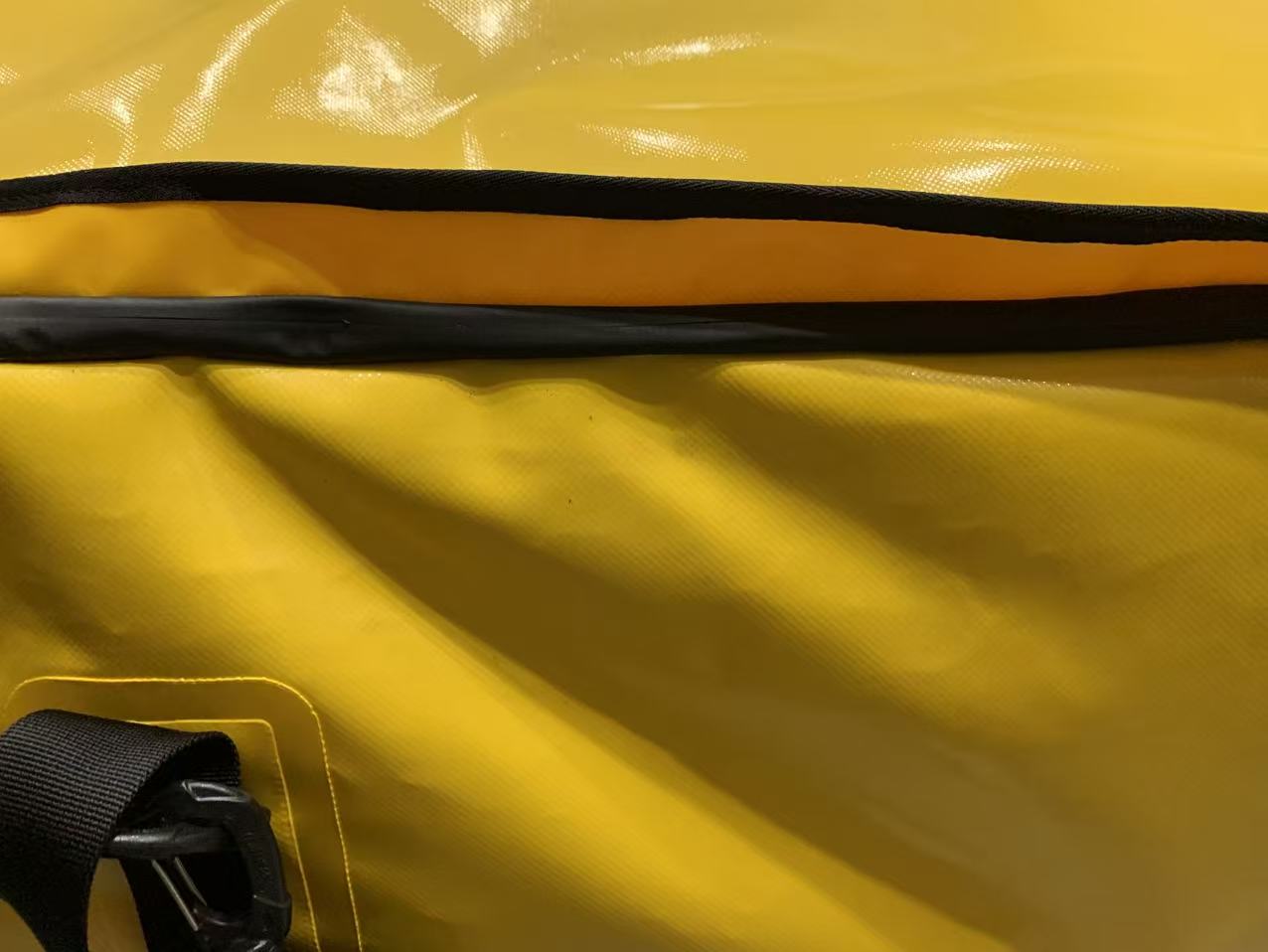

Ehitusstandard: mittepeegeldav riistvara ja RF-keevitatud kinnituspunktid
Taktikaliste rakenduste mittepeegelduvad riistvaraspetsifikatsioonid tähendavad matt-anodeeritud alumiiniumist või keemiliselt mustaks värvitud terasest D-rõngaid, lamedaid tumedaid polümeerpandlaid tarnijatelt nagu ITW Nexus ja kokkupandud tootel ei mingeid pindu. Kui kaubamärgi- või identifitseerimismärgised on nõutavad, asendavad IR-kiirgust neelavad tindid või pimereljeef peegeldav niit või standardtrükk. Need spetsifikatsioonid peavad olema toote lühikirjelduses selgesõnaliselt esitatud ja neid tuleb NVG-ga samaväärse kontrolli käigus kontrollida tootmisnäidiste põhjal – mattviimistlusega toote päevane visuaalne kontroll ei kinnita IR-vastavust.
RF-keevitatud TPU-ankurduspaigad asendavad kõik õmmeldud riistvarakinnitused kandekohtades. Protsess: TPU-ga kaetud nailonist tugevdusplaaster, mille suurus jaotab eeldatava koormuse piisavale pinnale, keevitatakse RF-keevitusega koti välisküljele igas riistvara kinnituskohas. Plaastri külge kinnituvad D-rõngad, käepideme aasad ja MOLLE kinnituspunktid. Esmane kestamembraan ei ole kunagi perforeeritud. Destruktiivse koormuse testimise korral ebaõnnestub riistvara või lint enne plaastri ja kesta vahelist keevisliidet – kinnituspunkt ei ole konstruktsiooni nõrk lüli.
MOLLE rihmade integreerimine järgib sama loogikat: RF-keevitatud kanalid välispinnal, mitte õmmeldud kinnitus, mis loob lekketeed läbi kesta. Kott mahutab standardseid MILSPECi tarvikuid ilma membraani perforatsioonita, mida MOLLE kinnitus nõuab.
Millest taktikalised hanked tegelikult nõuavadOEM-i partner
Kolmel ülaltoodud stsenaariumil on ühine hanketõrke režiim: spetsifikatsioon, mis oli piisav kaubanduslikeks välistingimustes kasutamiseks, rakendati taktikalises või SAR-i kontekstis, kus erinevad tõrkerežiimid on olulised. Konstruktsioon töötas piisavalt hästi, et läbida kirjalikud spetsifikatsioonid, ja ebaõnnestus välikasutuses, kuna kirjutatud spetsifikatsioon ei kajastanud seda, mida töökeskkond tegelikult nõudis.
Selle vältimiseks on vaja hankespetsifikatsioone, mis on koostatud pigem tööstsenaariumide kui kaubanduslike tootekataloogide põhjal. Tehnilised spetsifikatsioonid, mis käsitlevad neid kolme stsenaariumi1,0 baari hüdrostaatiline valideeriminemehaaniliste õhukindlate sulguritega, 840D TPU koos dokumenteeritud külma temperatuuri paindkatsega, RF-keevitatud kandevõimega ankrupaigad ja NVG-ga kontrollitud mittepeegelduv riistvara – kõik on spetsiifilised, testitavad ja dokumenteeritavad. Need kuuluvad ostutellimusse, mitte järeltegevuse aruandesse.
OEM-partnerite hindamisel taktikaliste või SAR-i kuivkottide jaoks on eristavad küsimused järgmised: kas tõmblukuüksusi testitakse survega individuaalselt või partiiproovide võtmise teel? Millisele temperatuurile on TPU paindumisspetsifikatsioon valideeritud ja kuidas seda valideeritakse sissetulevate materjalipartiide puhul, mitte ei eeldata tarnija andmelehel? Kas nad saavad tootmisproovidest toota tõmbejõu katseandmeid RF-keevitatud ankruplaastrite jaoks? Kas neil on mittepeegelduv taktikaline riistvara standardse kataloogiüksusena või on see eritellimusel valmistatud komponent, mis mõjutab teostusaega? Selle kategooria tõeliste võimetega tootjal on neile kõigile otsesed vastused.
Korduma kippuvad küsimused
K: Miks eelistatakse taktikaliste kuivkottide puhul õhukindlaid tõmblukke kui rull-top-sulgesid?
V: Kuigi rullkatted on üldiseks kasutamiseks tõhusad, võivad need tekkida inimlike vigade eest – kui neid ei rullita tihedalt ja sümmeetriliselt, võivad need täielikult vee alla sattudes lekkida. Õhutihedad tõmblukud pakuvad lollikindlat absoluutset mehaanilist tihendit, mis on vajalik väärtusliku elektroonika kaitsmiseks amfiibsete sisestamiste ajal.
K: Kas TPU kuivkotid taluvad külmumistemperatuure ilma pragunemiseta?
V: Jah, esmaklassiline termoplastne polüuretaan (TPU) säilitab oma elastomeerse paindlikkuseäärmuslikult külma ilmaga keskkond, erinevalt PVC-st, mis muutub rabedaks ja võib miinustemperatuuril manipuleerimisel puruneda või praguneda.
K: Kuidas RF-keevitus parandab sõjaväe seljakoti kandevõimet?
V: Selle asemel, et õmmelda rasked rihmad otse läbi veekindla kanga (mis tekitab perforatsioone ja nõrku kohti), ühendab RF-keevitus paksud TPU-ankurplaadid koti välispinnaga. See jaotab raske laskemoona või patareide raskuse laiemale alale ilma veekindlat membraani läbistamata.
